焊接平臺設計夾具體是需要哪些要求?

發表時間:2018年05月29日【

焊(han)接平臺設計夾具體(ti)時應滿足以下基本要求。

1.具有足夠的強度(du)(du)和(he)剛度(du)(du)。

2.結構簡單(dan)、輕便(bian),保證強度和剛度前提下(xia)結構盡可(ke)能簡單(dan)緊湊,體積小(xiao)、質量(liang)輕和便(bian)于工(gong)件裝卸(xie)。

3.安裝穩(wen)定(ding)牢靠(kao)。

4.結(jie)構的工藝性(xing)好,便于制造、裝配和檢驗

5.尺寸要穩定且具有一定精(jing)度。

6.清理方便。夾具體毛坯制造方法的(de)選擇

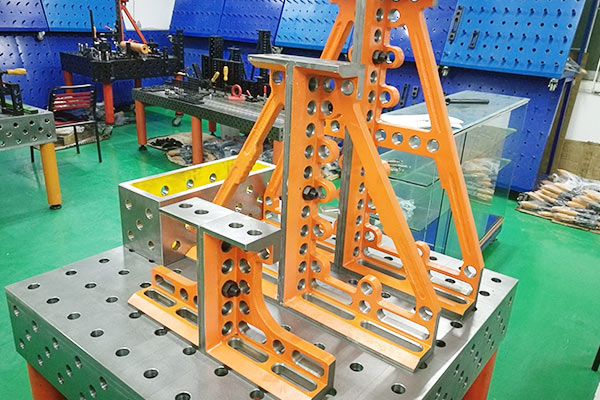

焊接平臺設計夾具

綜(zong)合考慮(lv)結構合理性(xing)、工(gong)藝(yi)性(xing)、經濟(ji)型(xing)、標(biao)準化以及(ji)各種夾(jia)(jia)具(ju)(ju)(ju)體(ti)(ti)(ti)(ti)的(de)優缺(que)點等,選擇夾(jia)(jia)具(ju)(ju)(ju)體(ti)(ti)(ti)(ti)毛坯制(zhi)(zhi)造方法為(wei)鑄(zhu)造夾(jia)(jia)具(ju)(ju)(ju)體(ti)(ti)(ti)(ti);夾(jia)(jia)具(ju)(ju)(ju)體(ti)(ti)(ti)(ti)的(de)外形(xing)尺寸(cun)繪制(zhi)(zhi)夾(jia)(jia)具(ju)(ju)(ju)總圖時,根據工(gong)件、定位元件、夾(jia)(jia)緊裝置(zhi)及(ji)其輔(fu)助機(ji)構在總體(ti)(ti)(ti)(ti)上的(de)配置(zhi),夾(jia)(jia)具(ju)(ju)(ju)體(ti)(ti)(ti)(ti)的(de)外形(xing)尺寸(cun)便已(yi)大體(ti)(ti)(ti)(ti)確定。然(ran)后進(jin)行造型(xing)設(she)計,再根據強度和(he)(he)剛度要(yao)求(qiu)選擇斷面(mian)的(de)結構形(xing)狀和(he)(he)壁(bi)厚尺寸(cun)。

夾具體的(de)(de)壁厚20mm長度(du)326mm寬度(du)128mm根據設(she)計要求(qiu),夾具體上設(she)計有螺孔(kong)、銷孔(kong),并且要求(qiu)定(ding)位(wei)(wei)(wei)定(ding)位(wei)(wei)(wei)器和夾緊器的(de)(de)銷孔(kong)在裝配時(shi)配作(zuo)。定(ding)位(wei)(wei)(wei)方式及(ji)元器件(jian)選擇 定(ding)位(wei)(wei)(wei)器的(de)(de)作(zuo)用是要使工件(jian)在夾具中(zhong)具有準確和確定(ding)不便的(de)(de)位(wei)(wei)(wei)置,保(bao)證加(jia)工要求(qiu)的(de)(de)情況下,限制足夠(gou)的(de)(de)自由度(du)。

工件的(de)(de)定(ding)位(wei)原理 自由物體(ti)在(zai)空間直角(jiao)坐標系中有六個(ge)(ge)自由度(du),即沿OX,焊接(jie)(jie)工裝(zhuang)夾具(ju)及其在(zai)生產中的(de)(de)運用 焊接(jie)(jie)工裝(zhuang)夾具(ju) 是將焊件準(zhun)確定(ding)位(wei)和(he) 夾緊。OY,OZ三(san)個(ge)(ge)軸向的(de)(de)平動自由度(du)和(he)三(san)個(ge)(ge)繞軸的(de)(de)轉動自由度(du)。要使工件在(zai)夾具(ju)體(ti)中具(ju)有準(zhun)確和(he)確定(ding)不變(bian)的(de)(de)位(wei)置,則限制六個(ge)(ge)自由度(du)。工件的(de)(de)六個(ge)(ge)自由度(du)均被限制的(de)(de)定(ding)位(wei)叫做(zuo)完全定(ding)位(wei);

工(gong)件被(bei)限制(zhi)的(de)(de)自(zi)由(you)(you)度(du)少于六(liu)個,但仍然能保證加(jia)工(gong)要(yao)求(qiu)的(de)(de)定(ding)(ding)(ding)位(wei)叫不完全定(ding)(ding)(ding)位(wei)。焊(han)(han)接(jie)(jie)生產中(zhong),為(wei)了調整和控制(zhi)不可避免產生的(de)(de)焊(han)(han)接(jie)(jie)應(ying)力和變(bian)(bian)(bian)形(xing)(xing),有些自(zi)由(you)(you)度(du)是(shi)不必要(yao)限制(zhi)的(de)(de)故(gu)可采(cai)用不完全定(ding)(ding)(ding)位(wei)的(de)(de)方法。焊(han)(han)接(jie)(jie)夾具(ju)設計(ji)中(zhong),按加(jia)工(gong)要(yao)求(qiu)應(ying)限制(zhi)的(de)(de)自(zi)由(you)(you)度(du)而(er)(er)沒有被(bei)限制(zhi)的(de)(de)欠定(ding)(ding)(ding)位(wei)是(shi)不允(yun)許的(de)(de)而(er)(er)選用兩個或 多的(de)(de)支撐(cheng)點限制(zhi)一個自(zi)由(you)(you)度(du)的(de)(de)方法稱為(wei)過定(ding)(ding)(ding)位(wei),過定(ding)(ding)(ding)位(wei)容(rong)易位(wei)置變(bian)(bian)(bian)動,夾緊(jin)時造成工(gong)件或定(ding)(ding)(ding)位(wei)元件的(de)(de)變(bian)(bian)(bian)形(xing)(xing),影響工(gong)件的(de)(de)定(ding)(ding)(ding)位(wei)精(jing)度(du),過定(ding)(ding)(ding)位(wei)也屬于不合理設計(ji)。

1.以工(gong)件的平面為基準進行(xing)定位時(shi),常采用(yong)擋鐵、支(zhi)撐(cheng)釘(ding)進行(xing)定位

2.工件以圓孔內表面為基準進行定位時常采用銷定位器(qi)

3.工件以圓柱(zhu)外表面為基準進行定位時常(chang)采用(yong)V形鐵定位器

4.利(li)用以定(ding)位工件(jian)的輪(lun)廓對被定(ding)位工件(jian)進行(xing)定(ding)位可采用樣板定(ding)位器(qi)

夾緊(jin)(jin)(jin)方(fang)式(shi)及元器件選擇 夾緊(jin)(jin)(jin)機構的三要素是夾緊(jin)(jin)(jin)力方(fang)向的確(que)(que)定、夾緊(jin)(jin)(jin)力作(zuo)用點(dian)的確(que)(que)定、夾緊(jin)(jin)(jin)力大小(xiao)的確(que)(que)定。
對夾緊(jin)機構的基(ji)本要求如下:

1.夾緊作用準確(que),處于(yu)夾緊狀態時應能保持(chi)自鎖,保證夾緊定位的 。

2.夾緊動(dong)作(zuo)迅(xun)速,操作(zuo)方便省力,夾緊時不應(ying)損害零件表面質量

3.夾緊件應(ying)具備一定的剛性和(he)強(qiang)度,夾緊作用力應(ying)是(shi)可調節(jie)的

4.結構力求簡單,便于制造和維修
