齒輪跳動儀

產品分類: 產品中心>> 偏擺儀系列
齒輪跳動儀,齒輪跳動檢測儀,齒輪跳動測量儀可對具有孔的帶軸的外齒和圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定
訂購熱線:0317-8332456

  簡介:齒(chi)(chi)輪(lun)(lun)跳動(dong)(dong)(dong)儀(yi),齒(chi)(chi)輪(lun)(lun)跳動(dong)(dong)(dong)檢測(ce)儀(yi),齒(chi)(chi)輪(lun)(lun)跳動(dong)(dong)(dong)測(ce)量儀(yi)可對具有(you)孔(kong)的帶軸的外(wai)齒(chi)(chi)和圓柱齒(chi)(chi)輪(lun)(lun)、圓錐齒(chi)(chi)輪(lun)(lun)、蝸輪(lun)(lun)和蝸桿的齒(chi)(chi)圈徑向(xiang)跳動(dong)(dong)(dong)和端面跳動(dong)(dong)(dong)進行測(ce)定

齒輪跳動儀的用途:

本儀器可對具有孔的帶軸的外齒和圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定(被測齒輪如不帶軸,用戶可自制具有空的心軸)。本儀器也對具有孔的圓柱和圓錐的徑向跳動也端面挑定進行測定。
齒輪跳動儀的工作原理:
齒圈的徑向跳動△Fr為側頭相對于齒輪線的大變動量。為此,齒圈徑向跳動的檢查是用具有原始齒條齒形的測量頭進行。檢驗時,將被檢齒輪固定在儀器兩頂針間,把具有原始齒輪軸線的大變動量即為△Fr。



被測齒輪模數
0.3-2mm 1-6mm
齒輪大直徑
150mm 300mm
規格:1--6mm
測架轉動范圍
±0°
指示表分度值
0.001mm
規格:0.3mm--2mm
儀器示值變化在10次測量過程中,不大于下列規定:
測光滑表面:       測齒輪:
▲不用杠桿  ▲用杠桿  ▲不用杠桿
1um     2um     3um
如:加長、加價格雙方可協商

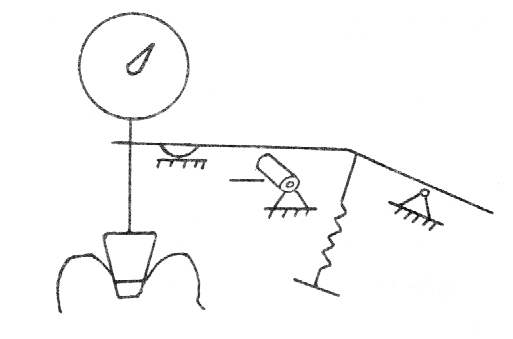

圖為本(ben)儀器的工作原理(li)示意圖:

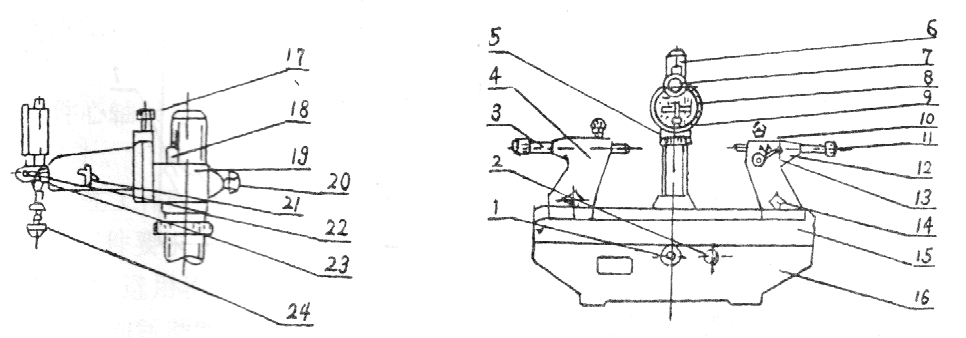

儀器結構示意圖:
安置在儀器底座16上的臺面15,可用膠木手輪1通過齒條傳動機構作縱向移動,并借助膠木螺母2固定。在臺面上的左右頂針架4、12可沿臺面上的基面作縱向移動,可用膠木螺母14固定。頂針3松開膠木螺釘10后可在頂針架孔內移動。在右頂針架12上還可用膠木螺釘11緊固頂針3后借助于手柄13作彈簧頂針用。轉動升降螺母5,可使測量座19連同測量支架8和千分表7沿立柱6上下移動。使側頭與被測表面接觸或離開。并用膠木螺釘20使之固定在適當的部位。松開緊固螺釘17測量支架8可相對于測量座在垂直平面內作±900的轉動。表架23可利用手柄21抬起或放下。

1.膠木手柄  2.膠木螺帽  3.頂針  4.左頂針架  5.升降螺帽  6.立柱  7.千分表  8.測量支架  9.測量頭  10.膠木螺釘  11.M4膠木螺釘  12.右頂針架  13.手柄  14.膠木螺帽  15.臺面  16.底座  17.緊固螺釘  18.指標塊  19.測量座  20.膠木螺釘  21.手柄  22.螺釘  23.表架  24.接頭

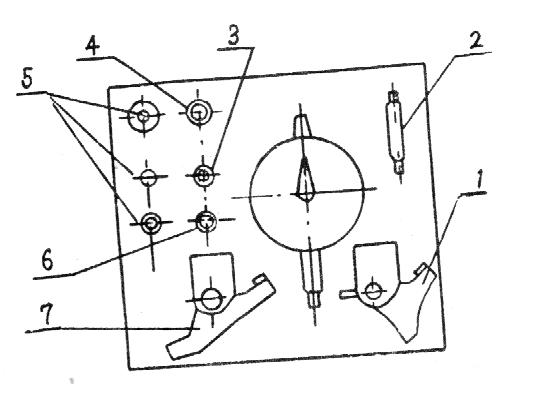

附件:
1.直角杠桿:供測端面跳動。
2.扳手:供裝拆側頭。
3.球形測量頭:供直角和水平杠桿用。
4.接頭:供接長圓錐測量頭。
5.圓錐測量頭:供測200壓力家,模數1-6mm齒輪。
6.千分表球形測量頭:供測圓柱或圓錐徑向跳動。
7.水平杠桿:供測內齒和齒輪及內孔徑向跳動。
使用直角和水平杠桿時,可用螺桿22將其固定在測量支架8上。
被測工件的安裝:
1被測工件的心軸長短、操作的方便性,預先將左架4固定在臺面15適當的位置上,并使頂針固定。
2.按工件心軸尺寸調整右頂針架12位置,是其在使用彈簧頂針頂住心軸孔時,松緊適當,無軸向竄動。
在進行上述工作時,應注意使頂針伸出頂針座孔部分盡量小些。
根據工件要求安裝相應的測頭及附件和調整測量支架位置。(測量支架在垂直位置)
1.測齒輪時,選用相應模數的圓錐測量頭,并用接頭接長。
2.測圓錐徑向 跳動時可直接用千分表球形測量頭。
3.測量表面或內齒和齒輪時用水平杠桿和相應的測量頭。
4.測圓錐的徑向跳動時采用千分表球形測量頭并轉動測量支架,是其轉過的角度等于圓錐角之半,用緊固螺釘17緊固。
5.測圓錐齒輪跳動時,轉動測量支架使其轉過的角度等于其錐角,采用相應圓錐測量頭。
根據被測工件直徑轉動升降螺帽5使測量座上下移動,從而使千分表球形測量頭(圓錐測量頭)與工件被測面(測齒輪時是兩齒側面間)接觸獲得一定的壓縮量。
校準千分表刻度盤零位與指針重合。
測量齒輪的外齒和齒輪的齒圈徑向跳動。
1.每測完一齒,讀出千分表上示值后,可利用手柄21抬起圓錐測量頭。再用手轉過一齒。重復放下圓錐測量頭,進行讀數。在每次放下圓錐測量頭時,測量頭和兩齒測量應充分接觸。
2.測完一周后,其大與小示值差即為齒輪的齒圈徑向跳動公差Fr.
測量內齒和齒輪的齒圈徑向跳動:
1. 用水平杠桿和相應的圓錐測量頭,每測完一齒,用手柄21抬起千分表,使千分表球形測量頭與水平杠桿上的底座脫離接觸。此時用水平杠桿上的扭簧作用。圓錐測量頭能自動從內齒和齒輪兩齒面間退出。再轉動一齒,重復測量。
2.測完一周后,其大與小示值差即為齒輪的齒圈徑向跳動公差Fr.
測量端面跳動:
用直角杠桿安裝在測量支架上,調整測量座位置,并移動臺面使被測工件端面與球形測量頭充分接觸。將被測工件旋轉一周,其大與小示值差即為被測工件的端面跳動量。

齒輪跳動儀、齒輪跳動檢(jian)測儀、齒輪跳動測量(liang)儀使(shi)用注意事項:

  一(yi). 工(gong)件(jian)檢(jian)測(ce)時,應(ying)小心輕放(fang),導軌面上不允(yun)許放(fang)置任何工(gong)具或工(gong)件(jian)。

  二(er). 工件檢(jian)測(ce)完工后,應立即對儀器進行維護保養(yang),導軌及套應上油防銹,并保持周(zhou)圍環(huan)境整潔。

  三. 應專人于每月底(di)對偏擺儀進(jin)行(xing)精度實測(ce)檢(jian)查,確(que)保設(she)備(bei)完好(hao),并做好(hao)實測(ce)記(ji)錄。
