1-6mm齒輪跳動檢查儀

產品分類: 產品中心>> 偏擺儀系列
齒輪跳動檢查儀是對具有孔的圓柱和圓錐的徑向跳動也端面挑定進行測定。我廠1-6模數跳動儀常年生產,精度,質量同行業一!
訂購熱線:0317-8332456

  簡介:齒輪跳(tiao)動(dong)檢查儀是(shi)對具有(you)孔(kong)的圓(yuan)柱和圓(yuan)錐的徑向跳(tiao)動(dong)也端面挑定(ding)進行(xing)測定(ding)。我廠1-6模數跳(tiao)動(dong)儀常年生產(chan),精度,質量同行(xing)業(ye)一!

齒輪跳動檢查儀用于檢查6級或6級以下精度圓柱,圓錐外齒和齒輪及蝸輪蝸桿的徑向跳動或端面跳動。
齒(chi)(chi)輪(lun)跳(tiao)動(dong)檢查(cha)(cha)儀工作原(yuan)理:齒(chi)(chi)圈(quan)徑(jing)(jing)向(xiang)跳(tiao)動(dong)△Fr,在(zai)(zai)齒(chi)(chi)輪(lun)一轉范圍內(nei),測頭在(zai)(zai)槽齒(chi)(chi)輪(lun)上(shang),與齒(chi)(chi)中(zhong)部雙面(mian)接觸,測頭相對(dui)于(yu)齒(chi)(chi)輪(lun)軸(zhou)線(xian)的變動(dong)量(liang)(liang)(liang)。為此,齒(chi)(chi)圈(quan)徑(jing)(jing)向(xiang)跳(tiao)動(dong)的檢查(cha)(cha)是借具有原(yuan)始齒(chi)(chi)條形的測量(liang)(liang)(liang)頭進行。檢查(cha)(cha)時將裝在(zai)(zai)芯軸(zhou)上(shang)的被(bei)檢查(cha)(cha)齒(chi)(chi)輪(lun),固(gu)定(ding)在(zai)(zai)儀器兩頂針間內(nei),并用(yong)指示(shi)表示(shi)出測量(liang)(liang)(liang)頭位(wei)置對(dui)齒(chi)(chi)輪(lun)轉動(dong)軸(zhou)線(xian)的跳(tiao)動(dong)量(liang)(liang)(liang)。

1-6mm齒輪跳動檢查儀參數:被測工件大直徑是150mm;測量長度300mm;兩頂針間大距離是190mm,測量支架轉動范圍正負90度,指針分度值是0.001mm;單臺凈重150kg左右。

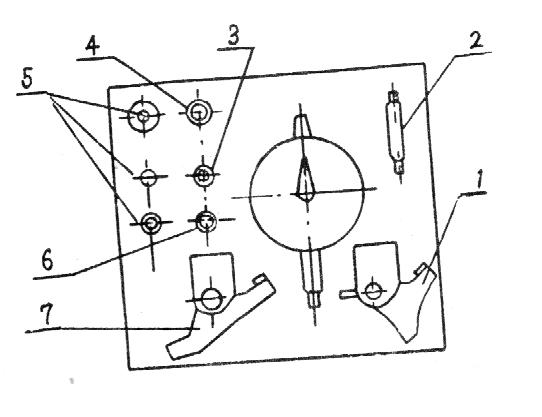

1-6模數齒輪跳動儀配套附件如下:


1.直角杠桿:供測端面跳動。2.扳手:供裝拆側頭。3.球形測量頭:供直角和水平杠桿用。4.接頭:供接長圓錐測量頭。5.圓錐測量頭:供測200壓力家,模數1-6mm齒(chi)(chi)輪。6.千分表球形測(ce)量(liang)頭:供(gong)測(ce)圓(yuan)柱(zhu)或(huo)圓(yuan)錐(zhui)徑向(xiang)跳(tiao)動。7.水(shui)平杠桿:供(gong)測(ce)內齒(chi)(chi)和齒(chi)(chi)輪及內孔徑向(xiang)跳(tiao)動。

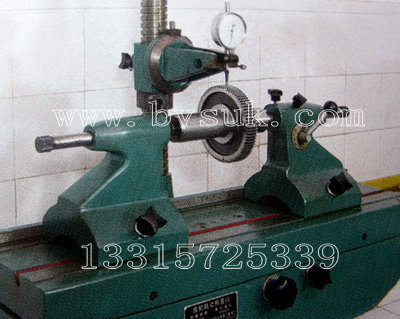

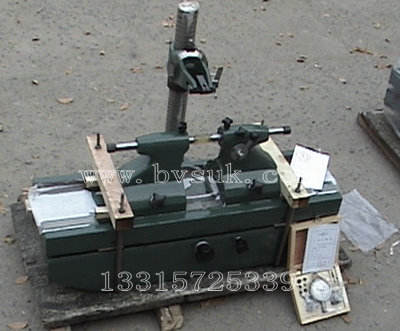

我(wo)廠1-6模數齒輪跳(tiao)動儀實(shi)物圖(tu):
