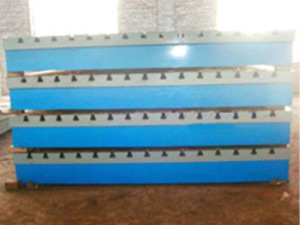

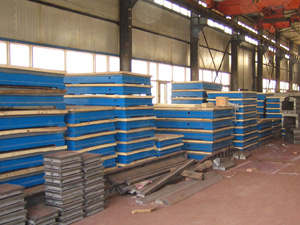

劃線平臺、劃線平板、鑄鐵劃線平臺的用(yong)途:是檢驗機械(xie)零件平面、平行(xing)度(du)、直線(xian)度(du)等形位公差(cha)的測量(liang)基準,也(ye)可用(yong)于一(yi)般零件及精密零件的劃線(xian)、鉚焊研磨工藝加工及測量(liang)等。
劃(hua)線(xian)平(ping)臺、劃(hua)線(xian)平(ping)板、鑄(zhu)鐵劃(hua)線(xian)平(ping)臺材質(zhi):高強度(du)鑄(zhu)鐵HT200-300工作面硬度(du)為HB170-240,經過兩次人(ren)工處理(人(ren)工退火600度(du)-700度(du)和自然時效2-3年(nian))使其精度(du)穩定,耐磨(mo)性(xing)能好(hao)。
劃線(xian)(xian)(xian)平(ping)臺(tai)、劃線(xian)(xian)(xian)平(ping)板、鑄鐵(tie)劃線(xian)(xian)(xian)平(ping)臺(tai)是(shi)檢(jian)查機器(qi)零(ling)件平(ping)面度,直線(xian)(xian)(xian)度等(deng)形位(wei)公差的測量基準(zhun),也可(ke)用于零(ling)件劃線(xian)(xian)(xian)研(yan)磨加工(gong)(gong),安裝(zhuang)設備等(deng)用途。是(shi)檢(jian)驗機械(xie)零(ling)件平(ping)面、平(ping)行度、直線(xian)(xian)(xian)度等(deng)形位(wei)公差的測量基準(zhun),也可(ke)用于一(yi)般零(ling)件及精(jing)密零(ling)件的劃線(xian)(xian)(xian)、鉚焊研(yan)磨工(gong)(gong)藝加工(gong)(gong)及測量等(deng)
劃線平臺、劃線平板、鑄鐵劃線平臺按(an)T7974-1999標(biao)準制造(zao),產品制成(cheng)筋(jin)板(ban)式和箱體式,劃線平(ping)(ping)臺、劃線平(ping)(ping)板(ban)、鑄鐵劃線平(ping)(ping)臺工作(zuo)面有長方(fang)(fang)形、正方(fang)(fang)形或圓形,材料HT200-300,QT400-600,ZG15-45。 劃線平(ping)(ping)臺、劃線平(ping)(ping)板(ban)、鑄鐵劃線平(ping)(ping)臺工作(zuo)面采用刮研(yan)工藝,工作(zuo)面上可加工V形、T形、U形槽(cao)、燕尾槽(cao)、圓孔、長孔等。
劃線平臺、劃線平板、鑄鐵劃線平臺規格:200×200-3000×8000mm,特殊規格可按用戶圖紙(zhi)訂做或雙方商定生產加工。
劃線平臺(tai)、劃線平板、鑄鐵劃線平臺(tai)精度:按(an)國家標(biao)準計量檢定規程執行,分別為0、1、2、3四個等級。
劃線平臺、劃線平板、鑄鐵劃線平臺的具體參數等級:
劃線平板規格(長×寬)mm |
劃(hua)線(xian)平臺(tai)、劃(hua)線(xian)平板、鑄鐵劃(hua)線(xian)平臺(tai)精度等級 |
||
1級 |
2級 |
3級 |
|
平面度公差(um) |
|||
200×200 |
10 |
20 |
50 |
300×200 |
12 |
24 |
60 |
300×300 |
12 |
24 |
60 |
300×400 |
12 |
24 |
60 |
400×400 |
12 |
24 |
60 |
400×600 |
14 |
28 |
70 |
500×500 |
14 |
28 |
70 |
500×600 |
14 |
28 |
70 |
500×800 |
16 |
32 |
80 |
600×800 |
16 |
32 |
80 |
600×900 |
16 |
32 |
80 |
1000×750 |
18 |
36 |
90 |
1000×1000 |
20 |
39 |
96 |
1000×1200 |
20 |
40 |
100 |
1000×1500 |
24 |
48 |
120 |
1000×2000 |
26 |
52 |
130 |
1500×2000 |
28 |
56 |
140 |
1500×2500 |
32 |
64 |
152 |
1500×3000 |
|
70 |
174 |
2000×3000 |
|
74 |
184 |
2000×4000 |
|
88 |
219 |
