劃線平臺
簡介:鑄鐵劃(hua)線(xian)平(ping)(ping)臺是檢(jian)驗機械(xie)零件(jian)平(ping)(ping)面、平(ping)(ping)行度(du)、直(zhi)線(xian)度(du)等形位公(gong)差的測(ce)量(liang)基準,也可用(yong)于(yu)一(yi)般零件(jian)及零件(jian)的劃(hua)線(xian)、測(ce)量(liang)等.我廠劃(hua)線(xian)平(ping)(ping)臺合理的結構搭配,保證了平(ping)(ping)臺穩定性(xing)(xing)及耐用(yong)性(xing)(xing)。
鑄鐵劃線平臺的(de)用途:是檢(jian)驗機(ji)械零(ling)件平面、平行(xing)度、直線度等形位公(gong)差的(de)測量基準,也可用于(yu)一般零(ling)件及零(ling)件的(de)劃線、鉚焊研磨工(gong)藝加工(gong)及測量等。
劃線平臺材質:強(qiang)度(du)鑄(zhu)鐵HT200-300工作面硬度(du)為(wei)HB170-240,經過兩次(ci)人工處理(li)(人工退火600度(du)-700度(du)和(he)自然時效2-3年)使(shi)其精度(du)穩定,耐磨性能好。
劃線平板是檢驗機械零件平(ping)面、平(ping)行度、直線(xian)度等形位公差的測量(liang)基(ji)準,也可用于一般(ban)零件及零件的劃線(xian)、鉚(liu)焊研磨工藝加工及測量(liang)等

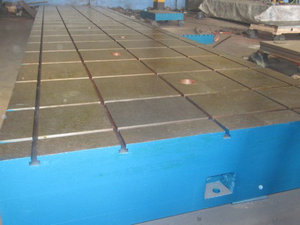

鑄鐵劃線平臺按(an)T7974-1999標準制造(zao),產品(pin)制成(cheng)筋(jin)板式(shi)和箱體式(shi),鑄鐵劃(hua)(hua)線平臺(tai)工作(zuo)(zuo)面有長方形(xing)、正方形(xing)或圓(yuan)形(xing),材料HT200-300,QT400-600,ZG15-45。 鑄鐵劃(hua)(hua)線平臺(tai)工作(zuo)(zuo)面采(cai)用刮研工藝,工作(zuo)(zuo)面上可(ke)加工V形(xing)、T形(xing)、U形(xing)槽、燕尾槽、圓(yuan)孔、長孔等。
劃線平臺規格(ge):200×200-3000×8000mm, 殊(shu)規格(ge)可按用戶圖紙訂做(zuo)或雙(shuang)方商定生產加(jia)工。
劃線平(ping)板(ban)精(jing)度:按 標準計量檢定規程執(zhi)行,分(fen)別為0、1、2、3四個等級。
劃線平臺規格(長×寬)mm |
劃線平臺精度等級 |
||
1級 |
2級 |
3級 |
|
平面度公差(um) |
|||
200×200 |
10 |
20 |
50 |
300×200 |
12 |
24 |
60 |
300×300 |
12 |
24 |
60 |
300×400 |
12 |
24 |
60 |
400×400 |
12 |
24 |
60 |
400×600 |
14 |
28 |
70 |
500×500 |
14 |
28 |
70 |
500×600 |
14 |
28 |
70 |
500×800 |
16 |
32 |
80 |
600×800 |
16 |
32 |
80 |
600×900 |
16 |
32 |
80 |
1000×750 |
18 |
36 |
90 |
1000×1000 |
20 |
39 |
96 |
1000×1200 |
20 |
40 |
100 |
1000×1500 |
24 |
48 |
120 |
1000×2000 |
26 |
52 |
130 |
1500×2000 |
28 |
56 |
140 |
1500×2500 |
32 |
64 |
152 |
1500×3000 |
70 |
174 |
|
2000×3000 |
74 |
184 |
|
2000×4000 |
88 |
219 |
