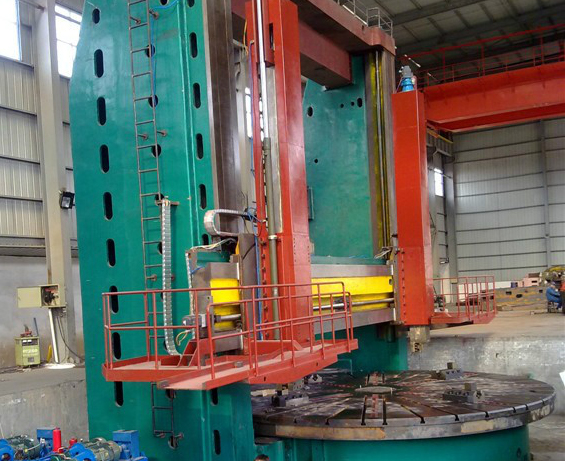

雙柱立車
簡介:雙柱立車(che)是一種雙柱立式車(che)床, 用于冶金機械,化工(gong)機械,發電設備國(guo)防等行業(ye)的機械加工(gong),可作粗精(jing)車(che)工(gong)件的外圓,內(nei)孔,端面及內(nei)外錐面等加工(gong)。
雙柱立車是一種雙柱立式車床, 用于冶金機械,化工機械,發電設備國防等行業的機械加工,可作粗精車工件的外圓,內孔,端面及內外錐面等加工。雙柱立車適用于各行業的機械加工,可用于外圓柱面、圓錐面、端面、切槽、切斷等的粗、精車削加工。
1,該機床由左,左立柱,頂梁,工作臺底座組成框架式結構,剛性強,能承受較大的切削負荷.
2,橫梁沿立柱導軌上下移動,由碟形彈簧通過杠桿夾緊在立柱上,橫梁升降的操縱按鈕在懸掛按鈕站上,橫梁上有微動機構可調整橫梁水平位置.
3,左,右兩個立刀架裝在橫梁上,在橫梁上裝有供手動操作刀架的手柄,以便于調整刀架的位置和對刀.滑枕重量由壓力油進行平衡,在刀架滑座的上部裝有兩個卸荷滾子,擰動其上端的螺釘可調整卸荷滾子的承載能力,以便減輕手動操作時的用力.
6,橫梁,左右刀架上各裝有一個潤滑手壓油泵,以便操作者方便地對它們進行潤滑.
7,電氣控制采用PLC可編程控制器控制.
立刀架大切削直徑(jing)(mm)
|
6300
|
立刀架(jia)行程(mm)垂直
|
1750
|
工作臺直(zhi)徑(mm)
|
5700
|
主電機(ji)功率(lv)(kw)
|
110
|
大工(gong)件重量(t)
|
63
|
機(ji)床重量(約kg)
|
170000
|
工件大度(du)(mm)
|
3500
|
機床外型尺寸
(長(chang)*寬+)mm(約)
|
10650*6400
*7500
|
工作臺轉速范圍(轉/分(fen)鐘)
|
0.4-40
|
||
級(ji)數
|
無級
|
|
|
立刀架行程(mm)
|
3415
|
