簡介:柔性夾具(ju)工(gong)(gong)裝(zhuang)是一種可(ke)以自由(you)組合的(de)夾具(ju),可(ke)適應不同的(de)工(gong)(gong)件形狀,幾套工(gong)(gong)裝(zhuang)夾具(ju)系統 可(ke)以替(ti)代大(da)量成本的(de)專用工(gong)(gong)裝(zhuang)夾具(ju)
三維焊接夾具 是將焊件準確定位和 夾緊,便于焊件進行裝配和焊接、保證焊件結構精度方面要求的工藝裝備。
三維柔性組合焊接夾具的優越性能:
1、三維柔性組合焊接夾具的經濟性
柔性夾具工裝是一種可以自由組合的夾具,可適應不同的工件形狀,幾套工裝夾具系統 可以替代大量成本的專用工裝夾具,使用該柔性工裝后,可以省去因產品變化而投入的專用工裝夾具的費用和時間。在多品種、多規格、個性化的汽車生產中,它的經濟性尤為明顯。國外有數據表明,9套以上專用焊接夾具的成本(我國5~6套) 超過一套柔性夾具工裝。目前我國汽車制造企業每年zeng加幾十套專用焊接夾具是很常見的,選用柔性夾具的經濟性顯而易見。
2、三維柔性組合焊接夾具的柔性化

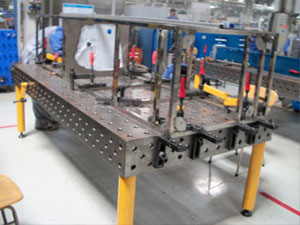

柔性組合工裝平臺可以在三維空間進行組合。標準化、模塊化夾具系統在安裝、調整和夾緊工件中地體現了它的通用性功能,在大型工件的焊接上,該 點 突出。柔性化的另一面體現在操作簡便,可以實現傻瓜式操作。在工裝平臺和標準模塊上,所有以 12.5mm和25mm為倍數的尺寸均可直接找到,再配上少量的調整片,可以 方便地準確定位。
3、三維柔性組合焊接夾具的jing確性
柔性組合工裝的所有模塊加工精度均較,工作平臺在2000mm的范圍內確保定位孔的位置誤差在±0.1mm以內,完全可以滿足焊接加工的需要。在裝配或焊接過程中,使用定位塊、連接塊、夾緊器和支撐塊,能夠對工件jing確定位,需要裝配或焊接的工件可以被穩定地固定在各個定位點或定位面上。如果工件本身的幾何尺寸不準確,也可以很快被檢測出來,在初加工工序中便被消除。
4、三維柔性組合焊接夾具的重復性
柔性夾具的所有模塊都使用CAD及Pro/E設計系統,可以 簡便地對樣件進行模擬裝配,jing確的模塊尺寸能保證裝配精度。
5、三維柔性組合焊接夾具的耐用性
在工裝平臺和模塊結構設計中,充分考慮了使用剛性和強度的要求,每個標準的2000mm×1000mm的工作平臺載重量可達10t,并能保證其重復定位和夾緊的精度。工裝平臺和模塊的表面經過 殊處理,使焊接時產生的飛濺不容易粘在其工作表面。定位件、支撐件和鎖緊銷表面經過淬火處理,使其不易磨損、經久耐用
